HMC脉冲袋式除尘器概 述:
HMC脉冲袋式除尘器是在MC—Ⅰ型的基础上,改进的新型脉冲袋式除尘器。为了进一步完善MC—Ⅰ型脉冲袋式除尘器,将原图进行了修改,改后的MC—Ⅱ型脉冲袋式除尘器保留了MC—Ⅰ型的净化效率高、处理气体能力大、性能稳定、操作方便、滤袋寿命长、维修工作量小等优点。而且从结构上和脉冲阀上进行改革,解决了露天安放和压缩空气源压力低的问题。
MC—Ⅱ型脉冲袋式除尘器,在原Ⅰ型的基础上有了很大改进,在结构上比较合理,喷吹压力较低,清灰效果好,维修工作量小,是目前较理想的脉冲袋式除尘器。
HMC脉冲袋式除尘器的特点和结构原理:
（一）mc脉冲袋式除尘器特 点:
1.MC—Ⅱ型脉冲袋式除尘器在保留了原MC—Ⅰ型除尘器优点的基础上,采用了低阻力的QMF—20P型脉冲阀,使除尘器的控制系统和过滤袋等的寿命比MC—Ⅰ型延长一倍以上,减少了维修工作量。
2.清灰用压缩空气从原来的5—7公斤/厘米2压力,降到现在的3公斤/厘米2压力,但清灰效果仍可达到5—7公斤/厘米2压力的效果,从而扩大了使用范围。
3.由于结构上的改进,增强了设备的严密性,漏风量能够低于10%,进一步提高了产品质量。
4.改革了揭盖装置,滤袋固定方法,为设备检修和维护改变了劳动条件。
5.喷吹装置增加了防护罩,盖板结构采用了防雨措施,使除尘器在露天放置不需另设防雨棚,减少了建设投资。
6.清灰部分原来搅龙去掉,装置了YJD系列型自动回转排灰阀组合关风器。扩大了清灰使用效果,减少了维修,封密严排灰快。
（二） HMC脉冲袋式除尘器结构原理:

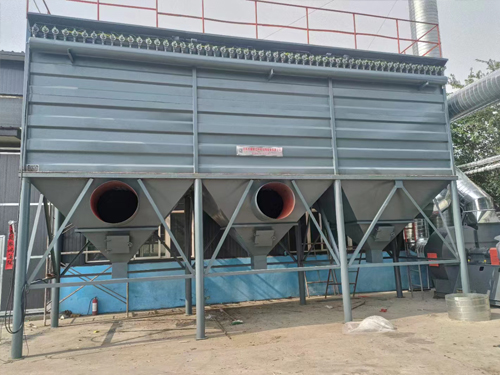

MC—Ⅱ型脉冲袋式除尘器的基本结构如图1所示,它主要由五部分组成。
1.上箱体:由可掀起的盖板和出风口组成;
2.中箱体:由多孔板、滤袋装置和文氏管组成;
3.下箱体:由进风口、灰斗和检查门组成;
4.排灰系统:由减速装置和输灰、排灰装置组成;
5.喷吹系统:由控制仪、控制阀、脉冲阀、喷吹管、气包和防护装制组成;
6.控制仪表采用JMK—2型脉冲控制仪,WMK脉冲无触点控制仪。
